Główne cechy cementowanego węglika

Cementowany węglik zajmuje ważną pozycję w formowaniu metalu, tworzyw sztucznych formowania wtrysku, produkcji szkła i branży rysunków drutu ze względu na doskonałą trwałość, precyzję i wszechstronność. Jakość cementowanego węgliku bezpośrednio wpływa na wydajność produkcji i żywotność usług. Trzy główne cechy cementowanego węglika są następujące:

1. Gęstość

Gęstość cementowanego węgliku rozległa się od około 5,5 g/cm³ dla stopów opartych na TIC do około 15,4 g/cm³ W przypadku stopów opartych na niskobalcie WC. Spiekany cementowany węglik zwykle ma pewną porowatość resztkową, więc zmierzona wartość gęstości jest nieco niższa niż wartość teoretyczna. W przypadku węgliku cementowanego w wolframu-balmatu jego gęstość zależy najpierw od zawartości kobaltu. Im wyższa zawartość kobaltu, tym niższa gęstość. Ponadto wtrącenia grafitowe, pory i obce zanieczyszczenia nieznacznie zmniejszą gęstość stopu, podczas gdy duża obecność η Faza w stopie spowoduje niewielki wzrost gęstości. Kiedy η Faza jest poważna, jej gęstość może przekraczać wartość teoretyczną.

W przypadku stopów tytanu-tungsten-cobalt jego gęstość jest ściśle związana z zawartością węglików tytanowych i kobaltu. Wraz ze wzrostem zawartości węgla tytanowego lub kobaltu gęstość stopu zmniejsza się.

2. Twardość

Ze względu na dużą ilość twardych węglików w cementowanym węgliku jego twardość jest znacznie wyższa niż w przypadku stali szybkiej. Twardość węgliku cementowanego YG do cięcia wynosi na ogół HRA88 ~ 93, a twardość cementującego węglika wynosi HRA89 ~ 94. Im wyższa zawartość kobaltu spoiwa w cementowanym węgliku (im niższa zawartość węglików fazowych), tym niższa twardość stopu.

Związek między twardością stopu WC-CO, zawartością kobaltu i wielkości ziarna węgla wolframowego

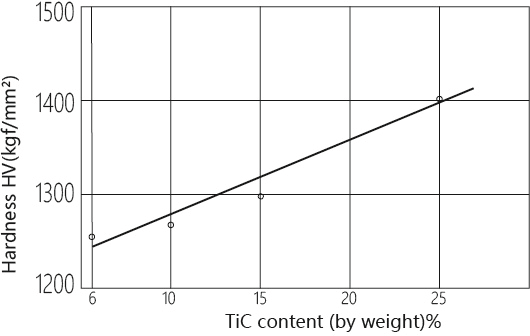

Związek między twardością a zawartością TIC w stopie WC-TIC-CO zawierającym CO9%

Narzędzie jest zwykle poddawane naprężeniom zginającym podczas cięcia, więc siła zginania jest ogólnie stosowana do przedstawienia charakterystyki siły cementującego węgliku. Siła zginania gruboziarnistych cementu z cementu jest znacznie niższa niż w przypadku stali dużej prędkości. Nawet stop o większej wytrzymałości YG8 (σBB = 1500MPA) ma siłę zginania tylko około połowy wytrzymałości stali W18CR4V. Jednak wytrzymałość na zginanie drobnoziarnistego cementowanego węglika jest wyższa niż stali szybkiej, ale nie ma znaczącej plastyczności, więc wykazuje zjawisko zawalenia.



Związek między wytrzymałością na zginanie cementowanego węglika a kobaltem

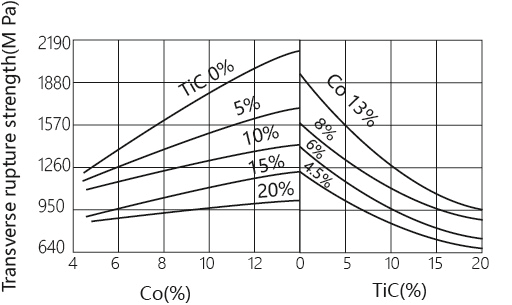

Wpływ zawartości TIC i CO na temat wytrzymałości na zginanie stopu WC-TIC-CO
